Databar Expanded kann die 14-stellige GTIN verschlüsseln. Diese Barcode-Schriftart wird häufig in der Frischwarenindustrie verwendet. Eine Variante des omnidirektionalen GS1 Databar Barcodes ist der GS1 Databar Expanded Barcode. Der einzige Unterschied zwischen den beiden besteht darin, dass erweiterte Barcodes, die Anwendungskennungen sowohl in den linearen als auch in den 2D-Komponenten verwenden, mehr Zeichen enthalten können als der omnidirektionale Barcode, der eine maximale Zeichenbegrenzung von 14 hat. Der Barcode kann jetzt zusätzliche Informationen enthalten, z wie das Gewicht des Produkts, das Verfallsdatum, die Chargennummer und andere wichtige Details zusätzlich zum Produkt selbst. Die erweiterten und omnidirektionalen Barcodes werden hauptsächlich für POS und Einzelhandel verwendet.
Beispiel einer Databar Expanded Barcode-Schriftart
Beispiel einer Databar Expanded-Barcode-Schriftart, die mit entworfen wurde DRPU barcode label maker software.
Mögliche zusammengesetzte 2D-Komponenten:
Die kleinste der zusammengesetzten 2D-Komponenten, CC-A, ist eine MicroPDF417-Barcodevariante, die bis zu 56 Ziffern kodieren kann.
Ein Teilsatz des MicroPDF417-Barcodes, bekannt als CC-B, kann bis zu 338 Ziffern kodieren. Wenn die zu codierende Datenmenge größer ist als das, was CC-A verarbeiten kann, wählen Codierungssysteme häufig automatisch CC-B.
Databar Expanded unterstützt die folgenden Zeichen:
Nur die folgenden Sonderzeichen werden unterstützt: !, ", %, &, ', (, ), *, +, ,(Comma), -, /, :, ;, , =, >, ?, _, and space character. Barcode font supports all numeric digits (0-9) und alle Groß- und Kleinbuchstaben (A-Z and a-z).
Fehlerkorrektur: Die Prüfziffer im GS1 Databar Expanded verwendet die Modulo-211-Technik (mod 211), um Fehler zu beheben.
Vorteile: Der GS1 Databar Expanded-Barcode unterstützt nicht nur mehr Daten als der omnidirektionale Barcode, sondern unterstützt auch das Stapeln, sodass Sie noch mehr sequentielle Informationen übermitteln können.
Nachteile: Der vergrößerte Barcode ist aufgrund der größeren Kapazität länger als der Omnidirectional, was die geringe Größe, die eines der Hauptverkaufsargumente des Omnidirectional ist, etwas zunichte macht. Symbole, Satzzeichen und andere Sonderzeichen werden vom Barcode nicht unterstützt, obwohl er sowohl Buchstaben als auch Zahlen unterstützt.
Entwurfsverfahren:
Hier werden wir Databar Expanded mit der Barcode Designing View entwerfen. Sie können auch das Modul Barcode-Einstellungen der DRPU-Software auswählen. Gehen Sie in der Symbolleiste zu den Zeichenwerkzeugen und fügen Sie Ihrem Etikett einen Barcode hinzu, indem Sie auf das Barcode-Symbol klicken. Doppelklicken Sie auf den Barcode, um sein Eigenschaftenfenster zu öffnen.
➨ Barcode-Technologien und Schriftartauswahl: Wählen Sie Ihre gewünschte Barcode-Technologie mit Schriftart aus und gehen Sie dann zur Registerkarte „Wert“, um Barcode-Wert, zusammengesetzte Daten, Kopf- und Fußzeile usw. festzulegen. Die zusammengesetzte Datenkomponente bezieht sich auf die 2D-Symbolkomponente, die oben angezeigt wird linearer Strichcode.
➨ Größeneinstellungen: Um die entworfene Barcode-Höhe und X-Abmessung zusammen mit den Rändern der Kopf- und Fußzeile, dem oberen und unteren Rand oder dem linken rechten Rand festzulegen, gehen Sie zur Registerkarte Größe.
➨ Kartenform und -abmessung angeben: Geben Sie Form, Name und Größe usw. der Karte an, um Ihr Barcode-Etikett zu erstellen.
Nachdem Sie Ihren Designprozess abgeschlossen haben, gehen Sie zur Druckoption und wählen Sie einen der Druckmodi (Manueller Modus oder Vordefinierter Etikettenmaterialmodus).
➨Drucken im manuellen Modus: Stellen Sie in den Manuellen Druckeinstellungen alle erforderlichen Felder nach Bedarf ein und drücken Sie dann die Drucktaste, um fortzufahren. Um die Seiteneigenschaften zu ändern, klicken Sie auf die Schaltfläche Bearbeiten .
Databar Expanded Barcode Font kann mit einem Thermodrucker (z. B.: Zebra TLP2844) auf die Rolle gedruckt werden.
➨ Drucken im vordefinierten Etikettenmaterialmodus: Sie können auch eine andere Option zum Drucken Ihrer entworfenen Barcode-Schriftart Databar Expanded wählen.

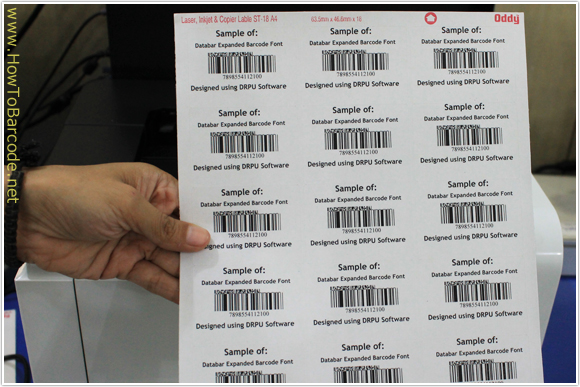

➨ Barcode-Druckprozess: Databar Expanded Barcode Font-Etikettenblatt wird angezeigt, das mit Laserdrucker gedruckt wird.
➨ Barcode-Etiketten-Scanvorgang: Databar Expanded Barcode Font ist jetzt einsatzbereit. Sie können diese kleine Barcode-Schriftart mit einem Barcode-Lesegerät scannen.
